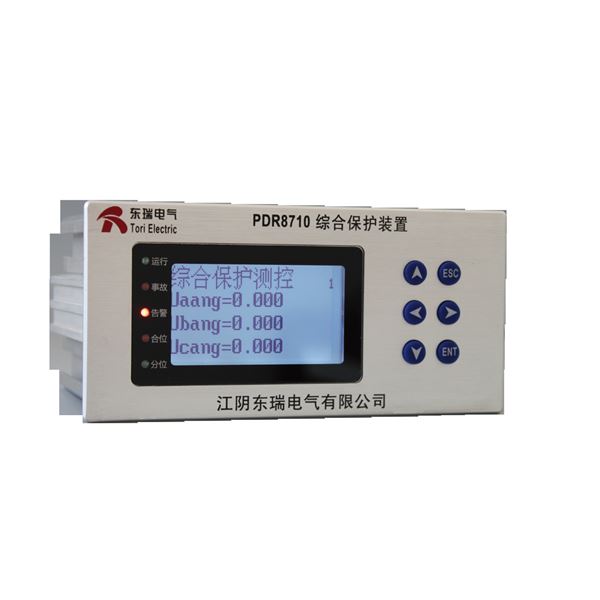

PDR8710 系列綜合保護裝置主要是針對環網柜系統應用而開發，也可應用于低壓進線柜等作為低壓線路的綜合測控保護。該產品具有三段相間過流保護、多種動作特性曲線的反時限過流保護、零序過流（接地）保護、重合閘、過電壓、低電壓等多種保護及智能開關量輸入功能，還具有多電量測量、遙控、遙信等監控功能。
PDR8710 系列綜合保護裝置采用高集成度、總線不出芯片的微處理器處理來自電壓電流互感器的信號，通過數字邏輯運算控制裝置的輸出。裝置采用密封機箱，免維護設計，抗干擾性能好，非常適合于運行環境較為惡劣、安裝位置有限的環網柜系統。
1）整機采用極低功耗設計技術，保證保護功能在任何條件下可靠快速啟動。
2）裝置結構簡單小巧，安裝方便靈活，非常適合于環網柜的緊湊安裝條件。
3） 三段相間過流保護，零序（接地）電流保護，多種 IEC 標準反時限曲線選擇，還具有電壓保護功能。
4）速斷保護采用了短數據窗的快速算法，保證短路故障快速切除，避免越級跳閘。
5）保護配置靈活齊全，各種保護功能均可以通過控制字自由投退。
6）具有完善的測控功能，可以測量電壓、電流、有功功率、無功功率功率因數等電氣參數；并具有正反向有功電能、無功電能計量功能；提供遙控繼電器實現遙控功能；具有 10 路開關 量輸入監測，實現遙信功能。
7）采用全中文液晶顯示界面，多層菜單顯示，事件告警彈出式窗口設計，人機界面極為友好。
8）自動動態增益的電流測量回路設計，裝置具有極寬的測量范圍，同時滿足二次額定 1A 或 5A 的電流互感器。
9）零序電流采集方式可選擇（外部接入或內部計算）。
10）極寬的運行溫度適應范圍，并采用防水防塵設計，保證各種極端環境下運行可靠。
11）裝置記錄多種歷史事件類型，各種事件記錄容量不低于 100 條，裝置掉電數據不丟失，方便事故追憶。
12）裝置提供 RS-485 通訊接口，并向用戶提供開放的通訊協議，實現 SCADA 功能。
技術性能指標
1. 工作環境條件
環境溫度： 工作溫度 -20°C ~ 60°C
存儲溫度 -40°C ~ 85°C
相對濕度： 5% ~ 95%
大氣壓力： 70 KPa ~ 110KPa
海拔高度： ≤4000m
2.電氣技術參數
額定數據： 交流電壓： 100V 或 380V（訂貨注明，默認為 100V）
交流電流： 5A 或 1A（訂貨注明，默認為 5A）
頻 率： 50Hz 或 60Hz
輔助電源： AC220（110）V，±20%
DC220（110）V，±20%
DC48V，±20%
DC24V，±20%
過載能力：電壓回路 長期運行------1.5Un
電流回路 長期運行------10 A
10s--------------50 A
1s---------------100A
功率消耗：電源功率不大于 10W
交流輸入回路不大于 0.5VA/路
測量范圍：電壓 0.05Un ~ 2Un
相電流 0.05A ~ 50A
零序電流 0.05A ~ 50A
測量精度：瞬時量±0.5%（20% In~ 200%In）；電能累計±2.0%（二次電能值累計范圍：0～999999.999kWh）；
保護精度：±2.5%
保護動作時間：不大于 35ms
開入回路：外部提供電源，電壓類型可定制
3.絕緣性能
絕緣電阻
| 序號 | 試 驗 部 位 | 試 驗 要 求 | 備 注 |
| 1 | 交流回路對地 | 絕緣電阻>100 兆歐 | 用開路電壓 1000V 搖表測 |
| 2 | 交流回路和電源回路之間 | ||
| 3 | 電源回路對地 | ||
| 4 | 開關量輸入回路對地 | ||
| 5 | 開出回路對地 | ||
| 6 | 開關量輸入和開出回路之間 |
介質強度
| 序號 | 試 驗 部 位 | 試 驗 條 件 | 備 注 |
| 1 | 電源回路對地 | 在正常試驗大氣條件下， 裝置承受特定電壓（2 項 1000V，其余 2000V）歷 時 1 分鐘的工頻耐壓試 驗，被試回路施加電壓 時，其余回路等電位互連 接地 | 無擊穿閃絡及元件損壞情況 |
| 2 | 通訊回路對地 | ||
| 3 | 交流回路對地 | ||
| 4 | 交流回路和電源回路之間 | ||
| 5 | 開關量輸入回路對地 | ||
| 6 | 開出回路對地 | ||
| 7 | 開關量輸入和開出回路之間 |
沖擊電壓
| 序號 | 試 驗 部 位 | 試 驗 條 件 | 備 注 |
| 1 | 交流回路對地 | 在正 常試驗 大氣條 件 下，裝置承受 1.2/50us 的標準雷電波的短時沖 擊電壓試驗，開路試驗 電壓 5KV | 無擊穿閃絡、絕緣損壞及 元件損壞情況 |
| 2 | 交流回路和電源回路之間 | ||
| 3 | 電源回路對地 | ||
| 4 | 開關量輸入回路對地 | ||
| 5 | 開出回路對地 | ||
| 6 | 開關量輸入和開出回路之間 |
4.耐濕熱性能
裝置應能承受 GB/T 2423.9 規定的恒定濕熱試驗。實驗溫度+40℃±2℃，相對濕度（93±3）%，試驗時間 48h。 在試驗結束前 2h 內根據 2.3.1 的要求，分別測量各回路間的絕緣，電阻應不小于 1.5MΩ；介質耐壓強度不低于 2.3.2 規定的介質強度試驗電壓幅值的 75%。
5.抗電磁干擾
靜電放電抗干擾度 通過 GB/T 17626.2-1998 標準、靜電放電抗干擾度 4 級試驗。
射頻電磁場輻射抗干擾度 通過 GB/T 17626.3-1998 標準、射頻電磁場輻射抗干擾度 4 級試驗。
電快速瞬變脈沖群抗擾度 通過 GB/T 17626.4-1998 標準、電快速瞬變脈沖群抗擾度 4 級試驗。
浪涌沖擊抗擾度 通過 GB/T 17626.5-1998 標準、浪涌沖擊抗擾度 4 級試驗。
6.機械性能
振動 通過 GB/T 7261 中 16.2 規定的嚴酷等級為 I 級的振動響應試驗。
沖擊 通過 GB/T 7261 中 17.4 規定的嚴酷等級為 I 級的沖擊響應試驗。
碰撞 通過 GB/T 7261 中第 18 章規定的嚴酷等級為 I 級的碰撞響應試驗。
7.防護等級 IP52
產品選型：
| 產品型號及名稱 | 適用范圍 | 安裝開孔尺寸 | 主要功能 |
| PDR8710綜合保護裝置(橫式) | 10kV/6kV等電壓等級變壓器、電容器出線間隔的綜合性保護(斷路器手動分合控制線路不通過綜保，建議應用在環網柜或低壓進線柜) | 門板嵌入卡裝，開孔尺寸：L147.5×W70mm | 保護功能：三段相間過流定時限保護、反時限過流保護、過負荷保護、三相一次重合閘保護、重合閘加速保護、相間充電保護、兩段式負序過流保護、零序過流保護、零序反時限過流保護、過壓保護、低壓保護、零序過壓保護、低頻減載保護、3路非電量保護等; 遙測功能：采集三相電流、電壓、零序電流、零序電壓、有功功率、無功功率、功率因數、頻率等參數，并具有正反向電能累計功能； 遙信功能：10路開入量采集(外加電源：AC220V、DC110V、DC220V、DC24V、DC48V等); 控制功能：保護動作可跳斷路器；標配一路RS485接口，支持MODBUS-RTU協議，可遙控分合斷路器(遠控權限下); 輔助指示和狀態輸出：分位、合位、告警、事故指示，保護動作輸出； |
| PDR8710S綜合保護裝置(豎式) | 門板嵌入卡裝，開孔尺寸：L70×W147.5mm | ||
| PDR8710W無源型綜合保護裝置(橫式) | 10kV/6kV等電壓等級間隔的綜合性保護，通過電流互感器，從高壓電纜中互感出能量，通過模電技術設計出開關電源，供數字電路工作，建議應用在六氟化硫充氣柜等無獨立電源的柜體 | 門板嵌入卡裝，開孔尺寸：L147.5×W70mm | 保護功能：三段相間過流保護、反時限過流保護、零序過流保護、3路非電量保護等; 遙測功能：采集三相電流、零序電流等參數； 遙信功能：5路開入量采集(內置電源供電); 控制功能：保護動作可跳斷路器，脫扣輸出區分類型(DC24V、DC48V、DC220V脈沖輸出，或干接點輸出);標配一路RS485接口，支持MODBUS-RTU協議，用于遙測、遙信，不用作遙控； 輔助指示和狀態輸出：告警、動作指示，保護動作輸出； |
| PDR8710SW無源型綜合保護裝置(豎式) | 門板嵌入卡裝，開孔尺寸：L70×W147.5mm |

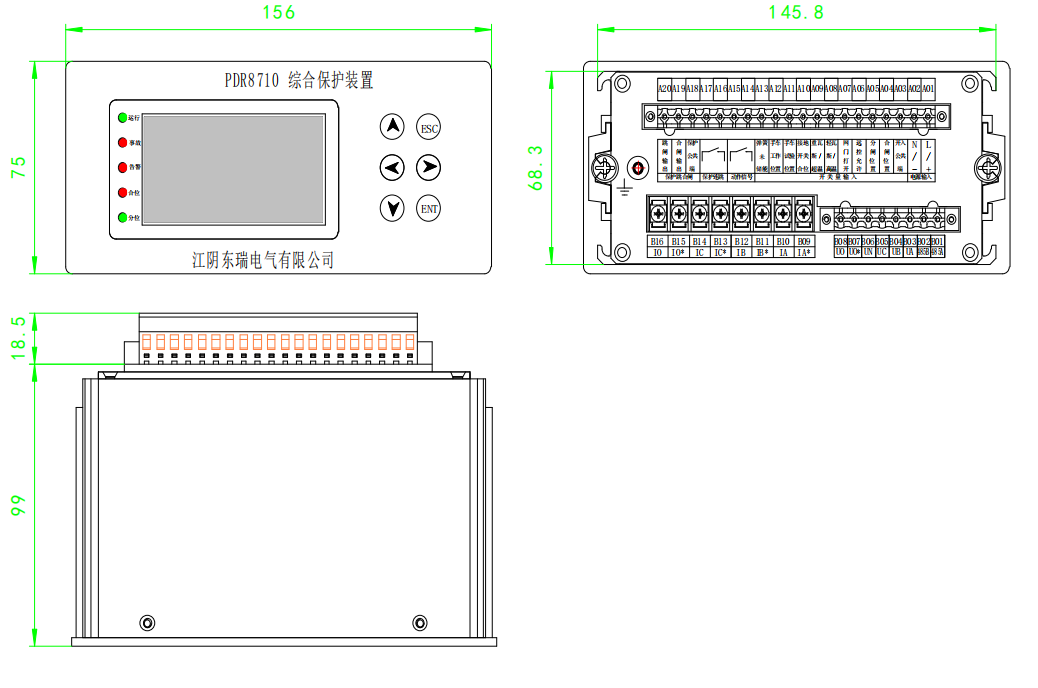

外形結構尺寸圖：
外形結構及安裝說明
PDR8710 系列綜保裝置具有統一的箱體結構尺寸，具有兩種端子引出方式（背面引出插板式及電流端子?xùn)?欄式）和兩種安裝方向（默認橫式，可選豎式 PDR8710S）。豎式安裝開孔方向是在橫式安裝方向基礎上旋轉 90°。

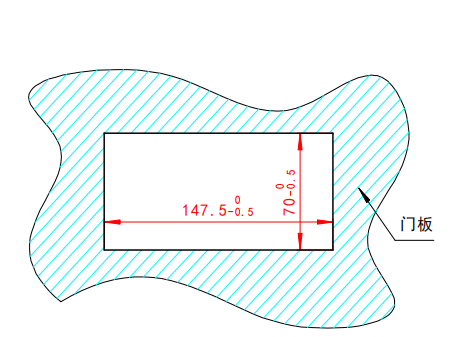

PDR8710 開孔尺寸圖

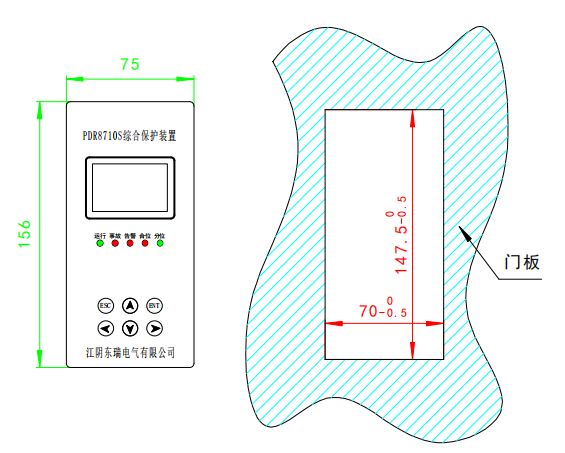

PDR8710S 正視圖&開孔尺寸圖

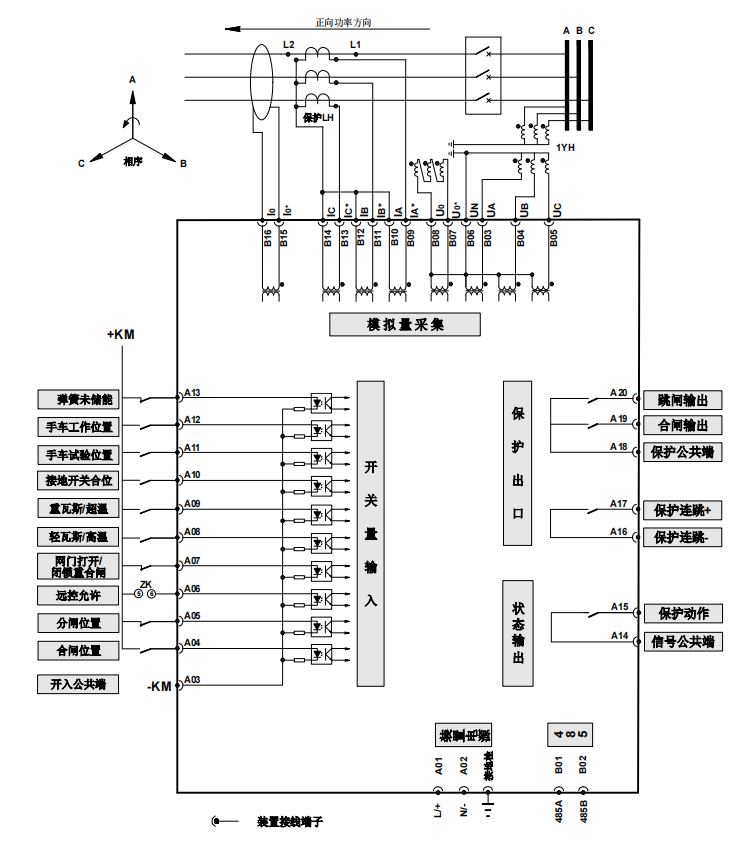

端子接線示意圖
說明：此圖為直流供電接線示意圖；若操作電源為交流時，“+KM”改為“L”，“-KM”改為“N”。
